PFG-625NC/CNC數控成型磨床

PFG-625NC/CNC數控成型磨床機床名稱:精密數控成型磨床工作臺面尺寸(長寬):600mm250mm機床型號:PFG-625NC 左右方向(X軸)液壓驅動油壓缸自動進刀,前後方向(Y軸)上下方向(Z軸)伺服電機驅動滾珠螺桿自動進刀。PFG-625CNC 左右方向(X軸)、前後方向(Y軸)和上下方向(Z軸)伺服電機驅動滾珠螺桿自動進刀。主要用途: 本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有

產品介紹

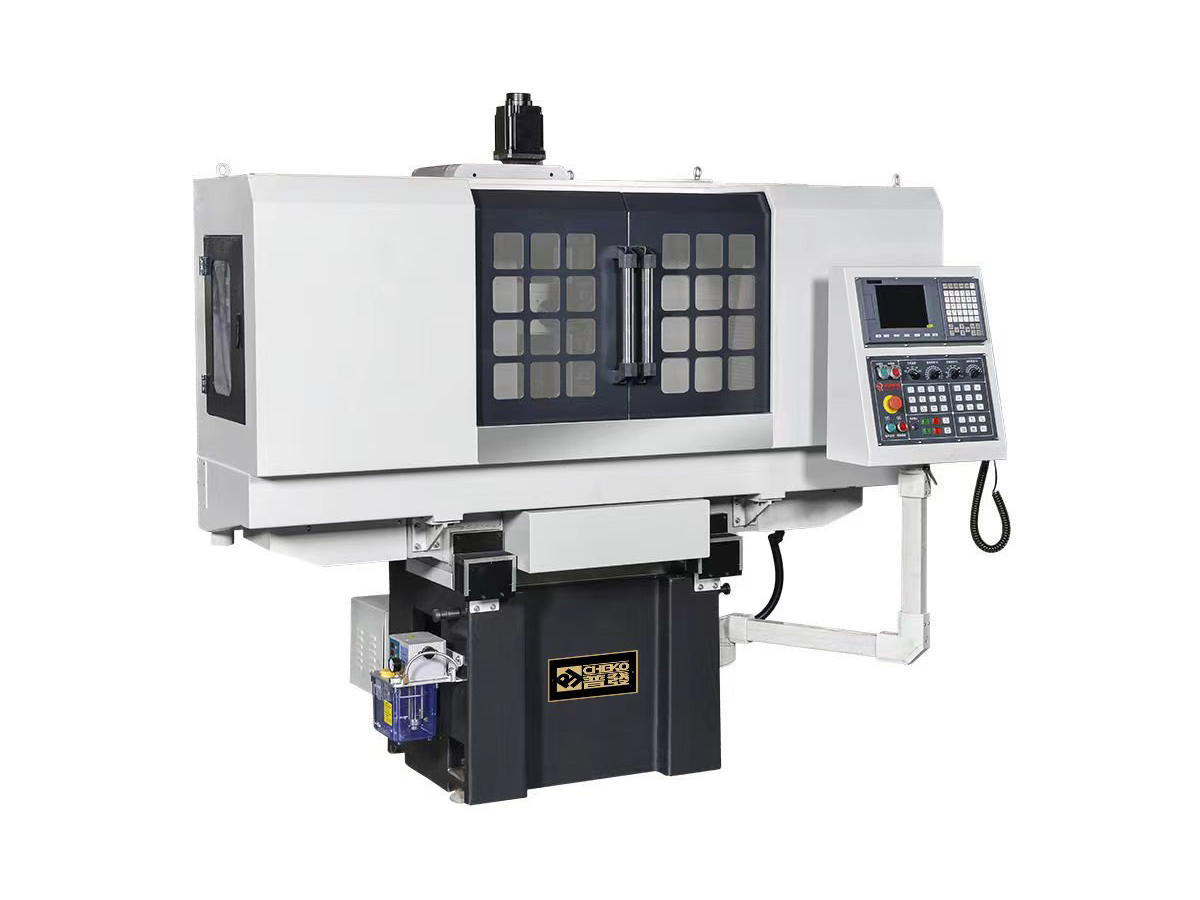

PFG-625NC/CNC數控成型磨床


機床名稱:精密數控成型磨床

工作臺面尺寸(長×寬):600mm×250mm

機床型號:

PFG-625NC 左右方向(X軸)液壓驅動油壓缸自動進刀,前後方向(Y軸)上下方向(Z軸)伺服電機驅動滾珠螺桿自動進刀。

PFG-625CNC 左右方向(X軸)、前後方向(Y軸)和上下方向(Z軸)伺服電機驅動滾珠螺桿自動進刀。

主要用途:

    本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀,可採用不同的裝夾、定位方法。一般平面,可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工;平面、直角面、任意角度、圓柱端面等,可在夾具上進行磨削加工(夾具客戶自製)。

1機械結構:

1)磨床總體佈局為鞍座移動式,主運動包括臥式主軸的回轉運動,工作臺左右縱向運動(X軸),拖板前後橫向運動(Y軸),磨頭上下垂直運動(Z軸)。

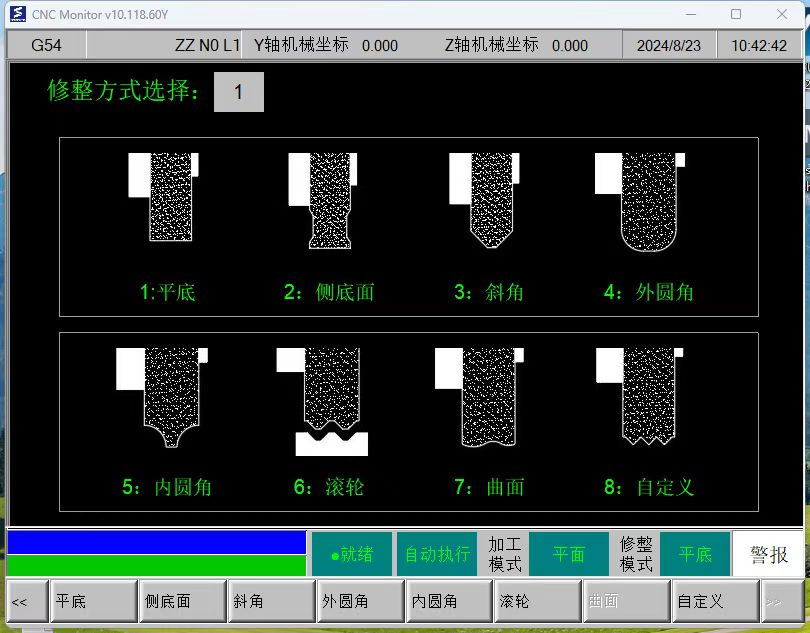

2)內建各項砂輪修整迴圈模式,如:底面、斜角、內外圓角、曲面等模式。

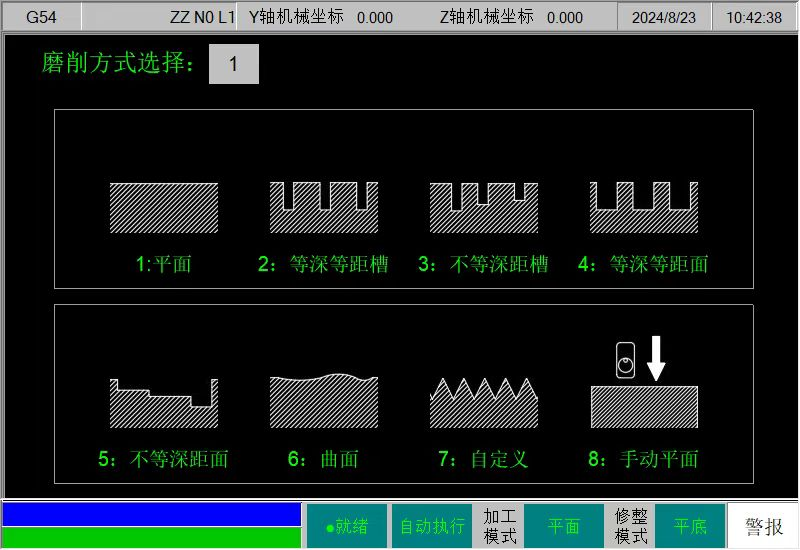

3)內建各項磨削迴圈程式,如:平面磨削、側面磨削、多級磨削、緩行磨削、等深距溝槽研磨、不等深距溝槽研磨、曲面研磨(CNC系列)等模式。




4)機床具有高剛性結構、熱變形小、良好抗振、平穩運動的特性;機床各傳動部件剛性好、具備進給靈敏度高的特點。

5)X軸採用油缸驅動,電子比例閥控制(左右速度:2-25M/MIN)。

6)X 軸為一V一平滑動導軌,通過手工鏟刮,達到高等級的精度。根據需求,可以選配直線導軌結構,達到微量進給的需要,最小進刀量1μm,通過三軸聯動實現異性面成型磨削需求。

7)NC系列Y、Z兩軸用“直線導軌+伺服電機+滾珠絲桿”驅動,達到微量進給的需要,最小進刀量1μm。

   CNC系列X、Y、Z三軸用“直線導軌+伺服電機+滾珠絲桿”驅動,達到微量進給的需要,最小進刀量1μm。

8)機床容積式潤滑系統採用定點定量供油方式,潤滑油箱帶壓力和液面檢測,系統報警提示加油,確保機床導軌和絲杠不失油。

9)主軸採用臺灣專業廠家生產,內部配製日本原裝NSK高精度軸承,精度能達到0.002mm以內。

(選配方案:可以根據客戶需要,配置靜壓主軸,實現重型精密磨削工藝。)

機械規格



PFG-625NC/CNC

加工

能力

研磨面積

250mm×600mm

左右最大行程(X軸)

650mm

前后最大行程(Y軸)

300mm

主軸中心至工作臺面最大距離

550mm

左右

進給

驅動方式

電子比例閥+油壓驅動

工作臺速度

2-25m/min

導軌結構

“V”型導軌

前后

進給

進給量

0.005mm

進給速度

0-1200mm/min

導軌結構

“V”型導軌

上下

進給

進給量

0.001mm

進給速度

0-1000mm/min

導軌結構

硬軌

砂輪

尺寸(外徑×厚度×內孔)

?400mm×40mm×?127

砂輪轉速   50HZ/60HZ

1450/1800R.p.m

馬達

主軸馬達

3.75KW/5HP(5.5KW/7.5HP)

前后/上下伺服馬達

X:2.4KW(CNC適用) Y:0.75KW    Z:2.4KW

油壓馬達

1.5KW/2HP



、標準附件及隨機技術文件

6.1標準附件:

1

砂輪平衡臺

1套

2

砂輪與法蘭

1套

3

鉆石修整器

1支

4

砂輪平衡棒

1套

5

腳墊盤及腳螺絲

1套

6

工具扳手

1套

7

電磁吸盤

一塊

8

工具箱

1只



6.2隨機技術文件:

1

機床操作說明書

1份

2

電器線路圖

1份

3

.機床附件清冊

1份

4

機床精度檢驗證書

1份

5

出廠驗收合格證書

1份

6





、主要配件品牌及產地

序號

零配件名稱

品牌

生產地

1

主軸電機

FUKUDA

臺資

2

主軸

普森

中國臺灣

3

主軸軸承

NSK

日本

4

耐磨膠片

TRELLEBORG

美國

5

液壓系統

駿全興

臺灣

6

電磁吸盤

人和

中國

7

接觸器

施耐德

中國

8

行程開關

天得TEND

中國臺灣

9

鑄件

RX

中國

10

絲桿

ABBA

中國臺灣

11

控制系統

新代SYNTEC 6MA

中國臺灣

12

PLC

三菱

日本

13

伺服電機

安川或三菱

日本

14

紙帶過濾機(特殊附件)

瑞創

中國

15

油霧收集器(特殊附件)

寶豐

中國

16

電子手輪

HEDSS

日本

17

觸摸屏

威綸通WEINVIEW

中國臺灣

18

前后、上下線軌

上銀HIWIN

中國臺灣
